Qu'est-ce que : Conception PCB & support de projet ?
La conception PCB et le support de projet consistent à revoir votre conception avant la production, à l’analyser du point de vue de la fabricabilité et à préparer votre projet pour la fabrication. Les ingénieurs d’Utronix examinent les fichiers Gerber, BOM et Pick & Place de votre carte, détectent tôt les problèmes de fabrication et d’assemblage possibles et offrent un support technique 24 h/24 et 7 j/7 pour que votre projet se déroule sans accroc.
Que faisons-nous ?
Notre processus
- 01
Échange sur le projet
Besoin, quantité et délais sont précisés.
- 02
Revue des fichiers
Vos fichiers Gerber, BOM et Pick & Place sont reçus et examinés.
- 03
Retour DFM / DFA
Les risques de fabrication et d'assemblage détectés vous sont communiqués.
- 04
Révision
Les corrections nécessaires sont décidées ensemble et les fichiers mis à jour.
- 05
Fabrication d'échantillons
Le design validé est fabriqué et assemblé en échantillon.
- 06
Passage en série
Après validation de l'échantillon, la série et la livraison sont planifiées.
Nos services de conception PCB
- Revue du schéma et aide à la préparation
- Contrôle du routage du PCB
- Propositions de cartes compactes (petit format)
- Propositions de routage tenant compte de la CEM et des EMI
- Placement des composants sur une ou deux faces
- Préparation séparée des fichiers de fabrication et d'assemblage (Gerber, BOM, Pick & Place)
- Contrôle de conception selon les normes IPC
- Aptitude à une fabrication sans plomb (PbFree) et conforme RoHS
- Aperçu 3D du PCB avant fabrication
- Choix de pièces alternatives et gestion de la chaîne d'approvisionnement
- Réduction du coût matière grâce au bon choix des pièces
- Choix des pièces selon leur disponibilité
- Conception orientée fabricabilité, adaptée à la série
- Points de test pour un test automatique
Logiciels de conception pris en charge
Nous reprenons vos fichiers issus de ces logiciels et vérifions les sorties Gerber, perçage et Pick & Place pour la fabrication et l'assemblage.
- KiCad
- Altium Designer
- Eagle
- OrCAD
- EasyEDA
Vérifiez-vous ma conception PCB avant la production et offrez-vous un support de conception et de projet ?
Oui, dans le cadre de notre conception PCB et support de projet, nous effectuons une revue de conception et une analyse de fabricabilité (DFM). Repérer les problèmes éventuels de vos fichiers Gerber et BOM avant la production réduit les coûts et les retards. Vous pouvez nous contacter pour un support technique à chaque étape de votre projet.
Quels fichiers faut-il pour une commande d’assemblage ?
Une commande de PCB assemblé nécessite trois fichiers : les fichiers Gerber, une BOM (nomenclature) compatible LCSC et un fichier Pick & Place (coordonnées des composants). Pour un PCB nu, les Gerber suffisent. Vous pouvez télécharger des modèles de BOM et de CPL à la première étape du processus de commande.
Exemple de fichier CPL / Pick & Place (.xlsx)Système de commande PCB

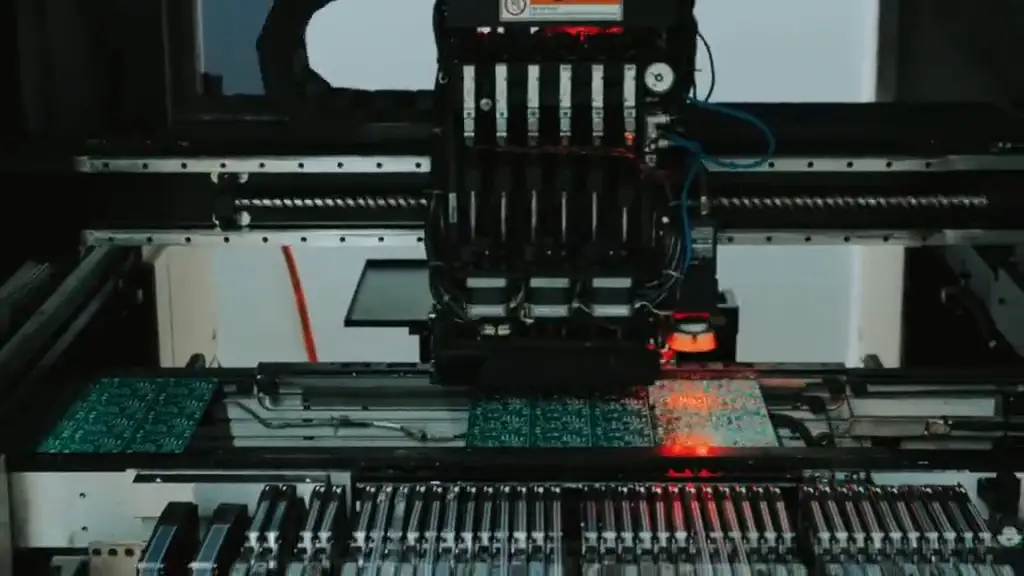

Qu’est-ce que l’IPC-A-610 et pourquoi est-ce important ?
L’IPC-A-610 est la norme internationale qui définit les critères d’acceptabilité des cartes électroniques assemblées : joints de soudure, alignement des composants, propreté. Assembler selon l’IPC-A-610 garantit une qualité fiable et reproductible.
Pourquoi Utronix ?
Secteurs que nous servons
- Technologies autonomes
- Industrie de la défense
- Automobile et transport
- Technologies de communication
- Robotique et automatisation
- Secteur de l’énergie
- Santé et médical
- Aviation
- Électronique grand public
Comment ça marche
Tarification pratique de la fabrication et de l’assemblage de PCB et processus de commande
Importez vos fichiers Gerber, BOM et Pick & Place ; prix, devis, paiement, approvisionnement, production, tests et expédition dans un seul flux. Livraison depuis notre entrepôt d’Istanbul vers toutes les provinces de Turquie.
01
Importez vos fichiers de production
Importez vos fichiers PCB Gerber, votre liste BOM compatible LCSC et votre fichier Pick & Place (coordonnées) dans notre système de commande en ligne. Comme nous travaillons avec JLCPCB, il suffit que votre BOM corresponde aux références LCSC.
02
Prix, devis et paiement
Vos fichiers sont examinés, le prix est calculé et votre devis vous est envoyé. Dès que vous validez le devis et réglez, l’approvisionnement en composants et la fabrication du PCB commencent.
03
Tests et analyse
Vos cartes fabriquées et assemblées sont testées et analysées avant la livraison.
04
Livraison de vos cartes
Votre commande est expédiée depuis notre entrepôt d’Istanbul vers toutes les provinces de Turquie et livrée à votre adresse.
Certifications et normes
ISO 9001
Système de management de la qualité
IPC-A-610
Norme de qualité de l’assemblage électronique
Conception PCB & support de projet : questions fréquentes
Qu’est-ce qu’un fichier Gerber et pourquoi est-il nécessaire ?
+
Le Gerber est le format standard de fabrication des PCB ; il transmet au fabricant les couches de cuivre, le vernis épargne, la sérigraphie et le contour de la carte. Les fichiers Gerber et de perçage exportés de votre logiciel sont téléversés en zip, et la carte est fabriquée à partir de ceux-ci.
Combien de couches choisir pour mon PCB ?
+
Une ou deux couches suffisent pour les circuits simples ; les conceptions exigeant un routage dense, une distribution de puissance et un contrôle du bruit utilisent 4, 6 couches ou plus. Plus de couches améliorent l’intégrité du signal et la CEM mais augmentent le coût. Nombre de composants, vitesse des signaux et taille de carte décident ensemble.
Comment testez-vous les cartes et avez-vous des certifications qualité ?
+
Les cartes sont testées et analysées avant l’expédition ; la qualité d’assemblage suit l’IPC-A-610 et nos processus s’inscrivent dans un système de management ISO 9001. Le contrôle qualité s’applique à chaque étape de production pour une livraison sans défaut et reproductible. Les tests appliqués par JLCPCB — AOI (inspection optique automatique), test à sondes mobiles (flying probe) et ICT (test en circuit) — sont aussi appliqués aux commandes Utronix.
Quels logiciels pour concevoir un PCB et comment exporter les Gerber ?
+
KiCad, Altium Designer, Eagle, OrCAD et EasyEDA sont très utilisés ; tous génèrent des fichiers Gerber, de perçage et Pick & Place. KiCad est gratuit et open source, EasyEDA fonctionne dans le navigateur et s’appuie sur la bibliothèque LCSC. Le menu d’export varie selon le logiciel.
